如何選購微型電動推桿?選擇微型推桿的6個參數及注意

1.主要結構，原理(H型)

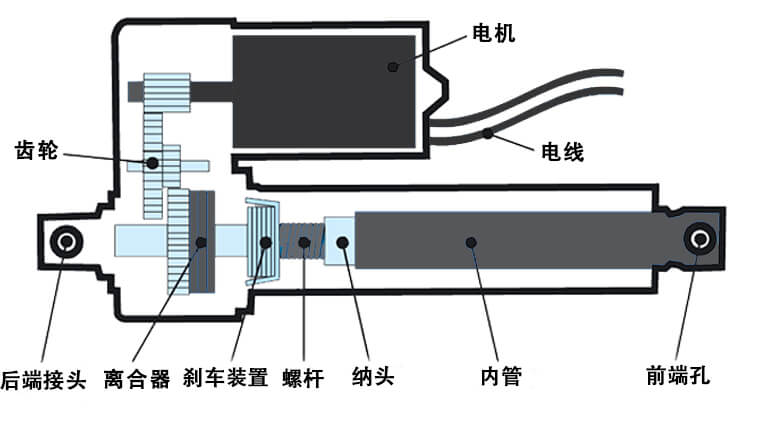

微型電動推桿(H型結構)，這里講H型結構，主要由電機、齒輪、電源線、前后端接頭、齒輪箱、剎車裝置、螺桿、納頭、內管，外管等結構構成。

工作原理就是直流24V電壓接馬達，正負兩極電流循環驅動馬達，馬達轉速帶動齒輪，齒輪減速比帶動絲桿螺母，絲桿開始旋轉，滾動納頭，納頭帶動內管，從而望外推，推到頂端有限位開關，自動切斷電流，推桿不動。反之，電流反向，內管往回縮，縮到底觸碰限位開關，自動限位。這是普通的工作方式。其主要就是納頭的帶動內管而伸出。還有一種是比較高端的，用在醫護領域上面，常見的結構就是L型，主要是蝸輪蝸桿結構，蝸輪蝸桿省去了減速箱(主要就是靠螺桿、渦輪、馬達來進行推桿的推力速度的不同)。渦輪采用高強度塑料材質，具有低噪音特點，同時在后端有離合器主要就是讓推桿在受到前方有阻力時，降低輸出推力，或者直接停掉。也就是防夾手功能。另一個是手動功能，防止推桿在伸出之后，斷電，不縮回的尷尬境地，可以具有手搖功能。

TOMUU電動推桿具有通用型的輔助驅動裝置，可廣泛應用于消防車輛、掃地車、房車、農業設備、開窗等智能化設備中，具有性能可靠、動作快捷、平穩、環境適應性好等特點。

其中主要的材料是螺桿、馬達、齒輪這三樣材料。因為微型推桿的速度、負載與他們有關。螺桿又分為梯形螺桿、滾珠絲桿，這是比較常見的。還有一種特殊的是凸形螺桿，比較少見。速度負載與螺桿的螺距，馬達轉速，齒輪減速比有關。比如螺桿分為3.0單雙牙，3.5單牙雙牙、馬達分為1200rpm、2400rpm、3100rpm、3600rpm.齒輪減速比為30:1、20:1等等。

2.安裝尺寸

確認設備所需的推拉距離，確認產品空間，可容納微型推桿的預留空間，以便更好的安裝

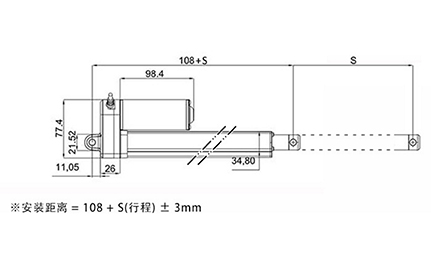

微型推桿兩端各有一個安裝孔。有?6.4mm、?8mm、U型槽寬5.2mm孔?6.4mm、萬向接頭孔?6.4mm。標準為?6.4mm。后端的安裝孔固定推桿的位置，后端安裝孔為?6.4mm。安裝尺寸為前后端之間的尺寸，安裝尺寸=無效安裝距離+行程，一般U7微型推桿無效安裝距離為108mm(推桿自身所需要的距離)，行程一般標準的為50mm、100mm、150mm、200mm。以上需要定制。安裝尺寸需要了解產品本身的一個參數，比如產品用在電鋸臺上(伸縮150mm行程，起一個上下伸縮的功能)，首選需要知道產品的調整范圍，伸出的長度是多少，行程長短是否可以達到設計指標。注意：安裝距離的尺寸應要適當給予增加，來彌補因頂桿推出過長而帶來的不穩定因素。

微型電動推桿功率一般為50W左右，功率計算公式=電壓x電流，U7微型推桿電流不超過2.8A，慢速馬達不超過2.2A

3.負載多大

目前小微型推桿，負載會比較小，因為本身體積限制，一般客戶要求的推力在100N-500N之間會比較多一點。U7微型推桿可滿足200kg(1kg=10N)的超高推力。目前還有一種是應用在廚房開窗領域的小體積，推力不超過200N，結構為直線型設計。因為微型電動推桿，采用的是減速箱設計，減速比分別是10:1、20：1、30:1、40:1對應的負載分別是150N、450N、750N、1200N。推力與速度成反比關系。

使用的直流電壓：有12V、24V、36V，目前特姆優生產線上主要生產24V。

4.型號

每家的型號都沒有規定，國家并沒有強制性要求，而一般是公司名稱英文簡寫，比如TOMUU，那么所有的型號開頭就是U，U6、U7，主要就是小型推桿，兩種有不同的結構，體積都比較小巧。U7無效安裝距離為108，U6無效安裝距離為130mm以內。

5.控制方式

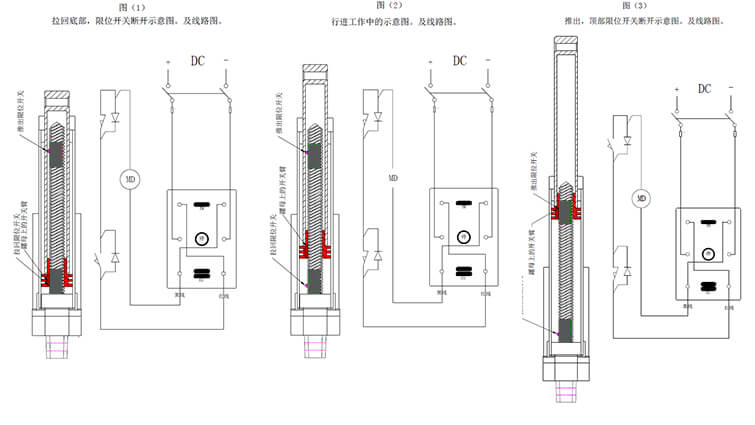

推桿前端的安裝孔，用來連接需要活動的設備部件，提供一個與推桿電機工作電壓相應的直流電源。使之，推出：正極與紅線接。負極與黑線接。拉入：正極與黑線接。負極與紅線接。同，圖(1);圖(2)：圖(3)，線路圖所示。

推桿的安裝與調試：拉入底部。圖(1)所示，拉回限位開關。應保證產品的標簽上標明的最大推力范圍內的阻力下正常壓下限位開關的按鈕，使開關斷開。若推桿外部有過大的阻礙，或在斷開限位開關前毒死。使推桿不能正常的拉回底部，或推到頂部。圖(3)所示，壓下限位開關的按鈕。斷開限位開關，會造成推桿的馬達燒毀?；蛟O備的直流供電電源燒毀。

如何避免這樣的情況，推桿加離合器，或者外部電源加過載保護。

在電源與推桿接入處，安裝兩只保險管。當出現機械故障時，起到保護推桿電機與直流電源的作用。

6.哪個品牌好

特姆優專注電動推桿研發制造，英國品牌，合資企業。目前在廣東東莞具有5000平米的廠房，擁有6條生產線，年出貨量100萬支推桿。在太陽能領域，TOMUU擁有超高的技術領先水平，對產品質量的把控，屬于國內領先制造廠家。

微型推桿具有大推力、小體積、無需維護、安全電壓、價格便宜、結構簡單等優點。

選擇微型電動推桿需要有幾大參數，主要的就是(電壓、行程、安裝距離、推力、速度、工作頻率、前后端接頭)

使用頻率不大于20%(連續工作2分鐘，休息18分鐘)，因為馬達采用的是有刷直流電機，若超過這頻率，馬達會發熱，導致馬達損毀的嚴重程度。

更多內容可查看《如何選擇合適的小型電動推桿》
